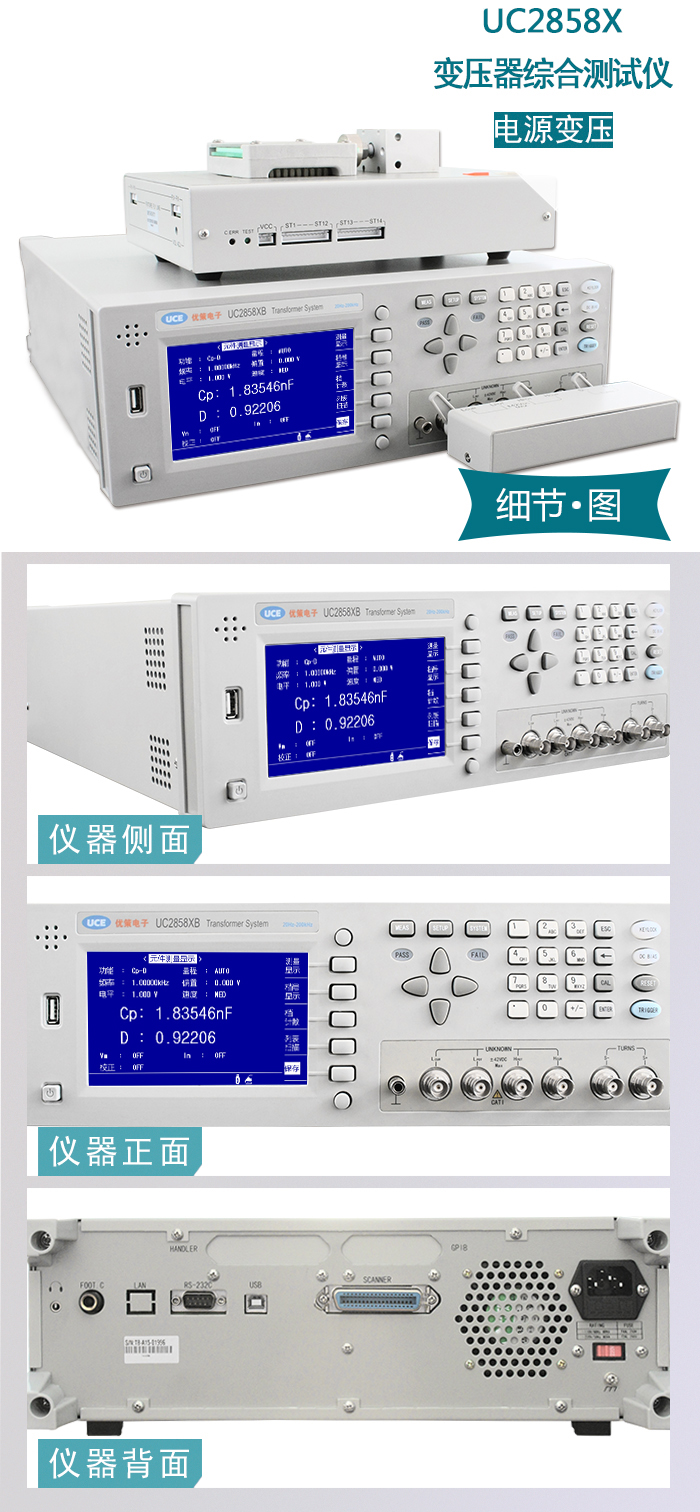

  • UC2859X 电源变压器综合测试仪
    ❤ 收藏

  • UC2859X 电源变压器综合测试仪

    • ￥16000.00
      ￥17800.00
      ￥16000.00
      ￥16000.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.000KG
    • 数量：
    • (库存99999)
商品描述


简要介绍

■  UC2859X是一款用于对各种电子变压器件进行检验的多功能变压器测试系统。采用当前最流行的5寸LCD显示器，使用户能更直观，更舒服的读出测试结果。它是一种高速度、高精度、高性能的变压器测试系统，可满足生产线质量保证、进货检验及实验室测量要求。


性能特点

■  5英寸LCD显示器
■  U盘直接保存测试结果，更人性方便
■  20Hz—200kHz测试频率, 分辨率10 mHz
■  0.05%的基本测量准确度，测试速度快(75次/秒)
■  测试电压或电流的自动电平控制ALC功能
■  30 Ω, 100 Ω, 10 /100, 10 /CC四种不同信号源输出阻抗
■  内建比较器, 10档分选及档计数功能
■  内部100组设定文件保存或调用，U盘500组测试文件保存或调用
■  可通过USB HOST来实现仪器软件版本的升级和更新
■  U盘可支持格式FAT16, FAT32文件系统

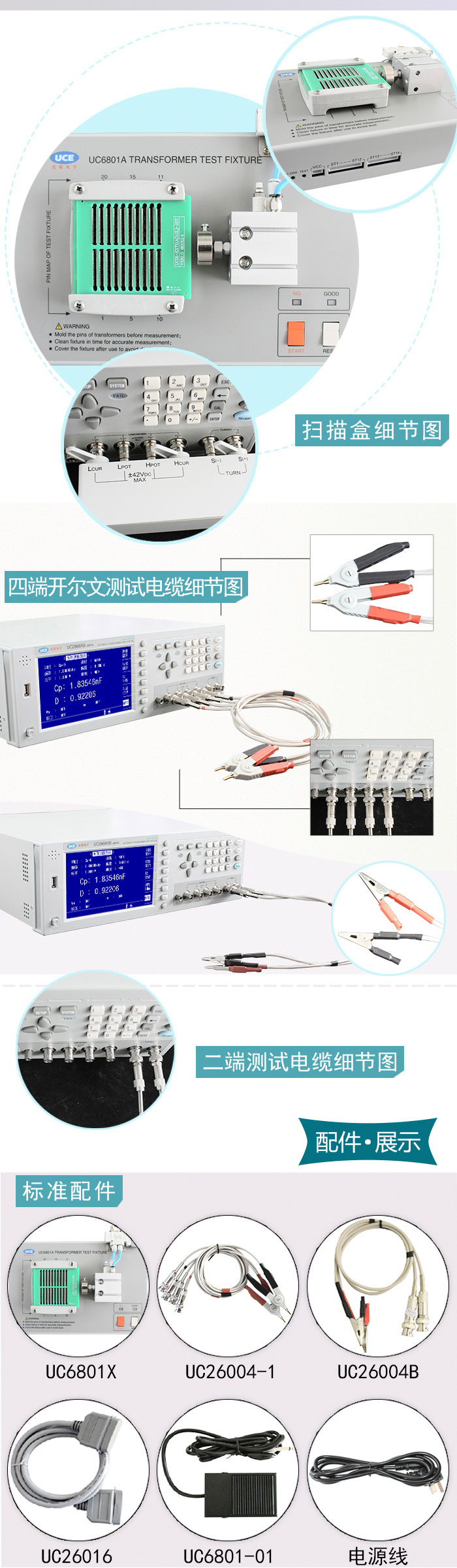

■  标配RS232C、HANDLER、USB HOST、耳机接口，可选GPIB、LAN接口



技术指标

产品型号 UC2859XB 20Pin变压器扫描测试

基本测量准确度 LCRZ 0.05%
DCR、圈数比 0.1%
校准条件
预热时间：≥ 30分钟； 环境温度：23±5°C； 信号电压：0.3Vrms - 1Vrms
清“0”：OPEN、SHORT后； 测试电缆长度：0 m
测试信号频率 UC2859XB 50HZ-200KHZ
最小分辨率0.5mHZ,
准确度：0.01%


信号源输出阻抗 10Ω、30Ω、100Ω可选， ±2% @1kHz
AC测试信号电平 正常 5mV-10Vrms

50μA-100mArms
恒定电平 10mV-5Vrms

100μA-50mArms
变压器测试参数
圈数比, 圈数, 相位, 电感, 电容, 漏感, 品质因数, 交流电阻, 直流电阻, 平衡, 引脚短路;
Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short
LCR数字电桥测试参数 Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk
DCR显示范围 0.00001 Ω－999.999 MΩ
圈数比显示范围 1:0.001-1000:1
LCR参数显示范围
|Z|, R, X 0.00001Ω — 99.9999MΩ
|Y|, G, B 0.00001μs — 99.9999s
C 0.00001pF — 9.99999F
L 0.00001μH — 99.9999kH
D 0.00001 — 9.99999
Q 0.00001 — 99999.9
θ(DEG) -179.999º — 179.999º
θ(RAD) -3.14159 — 3.14159
Δ% -999.999% — 999.999%
测量速度(≥10 kHz) 快速: 60次/秒（13ms）,中速:11次/秒（90 ms）慢速：2.7次/秒（370 ms）
等效电路 串联, 并联
量程方式 自动, 保持
触发方式 内部, 手动, 外部, 总线
平均次数 1－255
校准功能 开路, 短路, 负载
