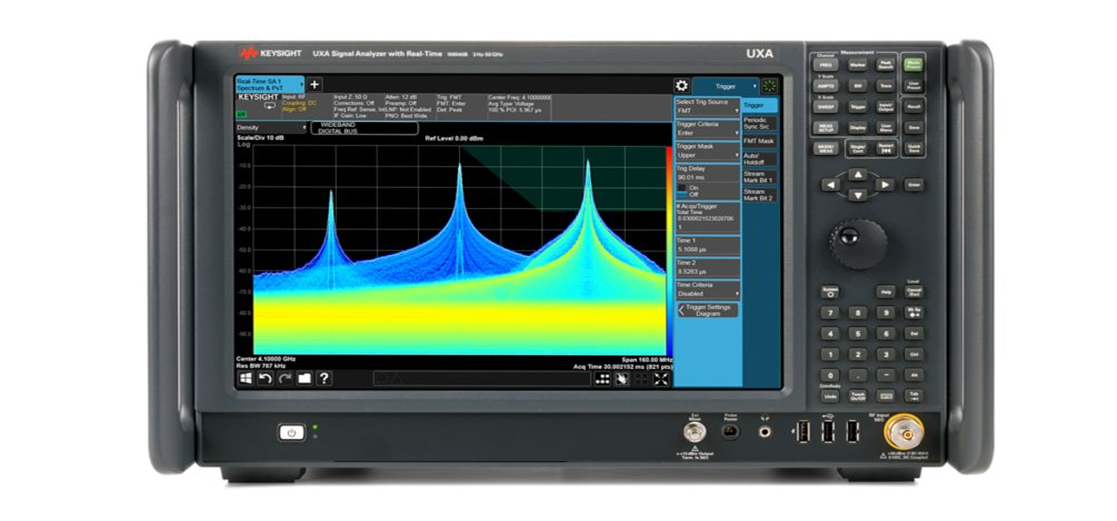

N9040B-RT1 高达 510 MHz 带宽的实时分析

1 GHz 时的 DANL-171 dBm

1 GHz 时，10 kHz 频偏处的相位噪声-136 dBc/Hz

1 GHz 时，30 kHz 频偏处的相位噪声-136 dBc/Hz

1 GHz 时，1 MHz 频偏处的相位噪声-146 dBc/Hz

总体幅度精度±0.16 dB

三阶截获（TOI），1 GHz 时+22 dBm

1 GHz 时的最大三阶动态范围119 dB

应用——通用89600 VSA 软件

模拟解调

噪声系数

相位噪声

脉冲

实时频谱分析

 应用——蜂窝GSM/EDGE

LTE/LTE-Advanced

NB-IoT

W-CDMA/HSPA/HSPA+

 应用——无线连通性Bluetooth® (BR/EDR/LE4.2/5.0)

Short Range Communications (ZigBee, Z-Wave)

WLAN 802.11(a/b/g/j/p/n/ac/ad/af/ah/ax)

在下列条件下，分析仪能够达到其技术指标： – 分析仪处于校准周期内。 – 除 Auto Sweep Time（自动扫描时间规则）= Accy（精确）外，分析仪处于自动耦合 控制下。 – 信号频率 <10 MHz 时，应用了直流耦合。 – 如果分析仪曾经在允许的储存温度范围内但超出允许的工作温度范围的环境中存放， 则在启动分析仪之前，必须将其放在允许的工作温度范围环境中至少两小时。 – 如果 Auto Align（自动校准）设置为 Normal（常规），那么分析仪必须开机至少 30 分钟才能够使用；如果 Auto Align（自动校准）设置为 Off（关闭）或 Partial（部分）， 则必须是在足够近的时间内运行过调整，以免出现告警消息。如果 Alert（告警）条 件从“Time and Temperature（时间和温度）”变成禁用的时间长度选择之一，则分 析仪可能达不到技术指标并且不会向用户发出通知。如果 Auto Align（自动校准） 设置为 Light（轻），则性能得不到保证。取决于校准，标称性能会降低为各技术指 标（如幅度裕量）的 1.4 倍。 – 术语 “混频器电平”在本文中用作很多技术指标的条件。该术语是一个概念量词， 定义如下：混频器电平（dBm）= 射频输入功率电平（dBm） - （电子 + 机械）衰减（dBm） 对于使用选件 H1G 的仪器，所有标准仪器技术指标在 0 至 40 ℃的温度范围内适用， 但在 N9040-90026 文档中注明的技术指标除外。在使用 1 GHz 中频路径时，最大工 作温度范围为 40 ℃。
