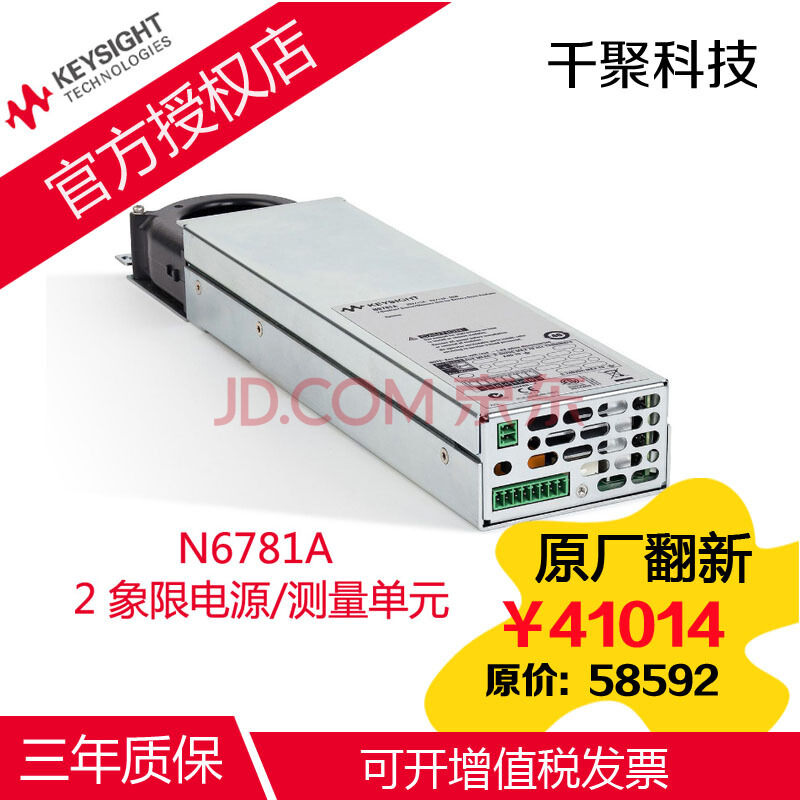

N6781A

额定输出：

• 电压：高达 20 V
• 电流：高达 3 A
• 功率：20 W

编程精度（在 30 分钟预热后温度为 23°C ±5°C 时）：

• 电压：20 V，精度范围：0.025% + 1.8 mV
• 电压：6 V，精度范围：0.025% + 600 ?V
• 电流：3 A 和 1 A，精度范围：0.04% + 300 ?A
• 电流：300 mA，精度范围：0.03% + 150 ?A

波纹和噪声（20 Hz 至 20 MHz）：

• CV pp：8 mV
• CV rms：700 ?V

测量精度（23°C ± 5°C）：

• 电压：20 V，精度范围：0.025% + 1.2 mV*
• 电流：3 A，精度范围：0.03% + 250 ?A*
• 电流：100 mA，精度范围：0.025% +10 ?A*
• 电流：10 ?A，精度范围：0.025% + 8 nA

支持无缝测量范围切换（seamless measurement ranging）

Keysight N6781A 是一个专为电池耗电分析设计的电源/测量单元（SMU）。无论被测件（DUT）是电子书阅读器、MP3 播放器、手机或是起搏器，N6781A 的无缝测量范围切换、可编程输出电阻和辅助 DVM 组合都可以凭借先进的功能特性，成为市场上用于电池耗电分析的备选仪器。当 N6781A 与 14585A 控制和分析软件相结合时，它将变成功能更加强大的电池耗电分析解决方案，对测量进行更深入的分析。

*是德专利技术：无缝测量范围切换

无缝测量范围切换可以克服动态电流测量的难题。使用无缝测量范围切换，工程师能够对动态电流进行精密测量，不会造成测量的故障或中断。当被测件的电流消耗发生变化时，SMU 可以自动并即时地识别出哪个电流测量范围能够返回精密的测量结果，进而立即切换到该范围。与 SMU 内置 18 位数字转换器结合使用，无缝测量范围切换可以达到空前高效的 28 位垂直分辨率。这将显著提高用户的工作效率并可对功耗进行深入研究。工程师能够逐个图片地观察以往从未见过的完整电流波形（从 nA 至 A）。

N6781A 的其他特性和优势：

• 无毛刺信号的供电和测量功能——改变输出和测量范围，并且不产生任何毛刺
• 2 象限操作——充当电压源或电流源，或是充当 CV 或 CC 电子负载
• 4 个电流测量范围——可精密地捕获被测件在不同工作模式下的电流
• 卓越的瞬时响应——当高速负载发生变化时，保持电压或电流稳定不变
• 直流快速调制——生成高达 100 kHz 的波形以仿真被测件或使被测件负载下降
• 高速数字化测量——采用内置 200 kHz 数字转换器，每隔 5 ?s 对被测件的功耗进行捕获/查看
